차폐형 전열온수관

2003년부터 2006년까지 약 3년간의 개발기간을 거쳐 2007년부터 시장에 공급된 전기바닥난방의 대표제품입니다.
비등전열 현상을 이용한 에너지절약이 가능하고 사후관리가 아주편한 초절전 전열온수관 시스템에 차폐기능까지 겸비한 안전한 최첨단 전기바닥난방제품입니다.

차폐형 전열온수관 내부 구조도

바닥난방 가열수단인 보일러나 온수의 강제순환을 위한

순환 모터 없이 밀폐된 X-L 내 열선의 발열로

특수 열매체와 팽창압력을 이용하여
난방효율을 증가시키는 친환경 첨단난방제품 입니다.

BUSINESS BASED ON TRUST

혁신적인 기술력이 차원이 다른 바닥난방을 선사합니다.

SMART FACTORY SYSTEM 스마트 공장 확립 디지털 자동화솔루션이 결합된 정보통신기술(ICT) 적용된 생산시스템 !
스마트 공장을 운영 중이며 모든 생산, 검사, 출하등의 중요 데이터들은 당사 서버에 보관하고 있습니다.

독보적인 기술력으로 고품질의 시공 다년간 쌓아온 노하우와 특허 기술이 집약된 시공법으로
고객 만족을 실현하는 에너피아의 제품을 만나보세요.

왜 차폐형 전열온수관인가?

한국의 온돌방식을
전기난방으로 구현한 제품
전기에너지가 열로 바뀌어
100% 실난방에 이용
파이프에 충진된 열매체와
미장층의 축열작용으로
보다 적은 에너지로 장시간 난방
비등전열현상을 이용해
에너지절감이 가능
보일러를 이용한 온수순환방식의 문제인
동파걱정, 매연, 가스발생이 없는 쾌적한
난방시스템
보일러실이 필요없어 소음이 없고
공간 활용이 뛰어남
제품이상 발생 시 바닥을 뜯어내지 않고,
점검구 박스만 열어완벽한 A/S가 가능
별도의 유지관리를 할 필요 없이
안전하게 사용
전열온수관 내에서 전자파 차단
건강하고 쾌적한 난방 가능
설비배관 불필요로
시공기간이 짧아 공사비 절감
모든 바닥마감재 사용가능
부분난방이 가능하여 불필요한
난방비 지출을 절약

이런 곳에 쓰시면 좋습니다.

바닥난방이 필요한 모든 곳 차폐형 전열온수관은 축열작용으로 장시간 사용할수록 경제적입니다.

종교 시설
숙박 시설
교육용 시설
아파트/주택
강의시설
식당

초절전 전열온수관의 특별한 보수방법

간편한 A/S

가구와 바닥재를 그대로 두고 점검구 박스를 개봉하여 바닥 속에 매설된 초절전전열온수관 내의 전열선 및 열매체를 전부 교체할 수 있습니다.

열선 리모델링 구조

기존 배관을 그대로 유지하며 배관 내부에 열매체 및 전열선을 삽입하는 기술입니다.

높은 효율성

노후된 난방 배관은 청소하여 열효율이 높아집니다.

기존 X-L파이프 호환

기존 유류,가스,전기 보일러 등으로 X-L파이프를 이용해 온수순환난방을 사용하는 모든 장소는 초절전전열온수관으로 변경 가능합니다.

차폐형 전열온수관 면적별 전기용량산출

시공면적 기준

* 참고데이터로 현장별로 조건에 따라 차이가 있을 수 있습니다.

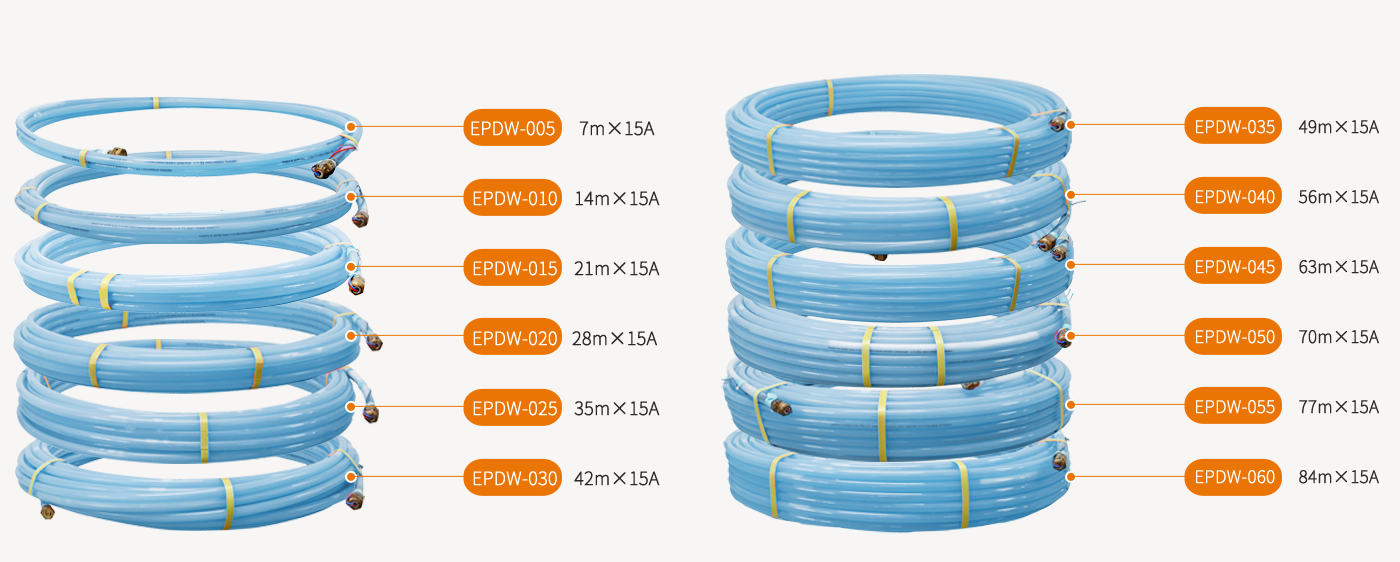

차폐형 전열온수관 사양표

모델종류	제품규격	소비전력	난방면적(㎡)	평균 소비전력
EPDW-005	7m×15A	265Wh	1.65㎡ (0.5py)	160Wh/㎡
EPDW-010	14mx15A	530Wh	3.30㎡ (1py)
EPDW-015	21mx15A	790Wh	4.95㎡ (1.5py)
EPDW-020	28mx15A	1,060Wh	6.60㎡ (2.0py)
EPDW-025	35mx15A	1,330Wh	8.25㎡ (2.5py)
EPDW-030	42mx15A	1,590Wh	9.90㎡ (3.0py)
EPDW-035	49mx15A	1,860Wh	11.55㎡ (3.5py)
EPDW-040	56mx15A	2,120Wh	13.20㎡ (4.0py)
EPDW-045	63mx15A	2,390Wh	14.85㎡ (4.5py)
EPDW-050	70mx15A	2,660Wh	16.50㎡ (5.0py)
EPDW-055	77mx15A	2,920Wh	18.15㎡ (5.5py)
EPDW-060	84mx15A	3,190Wh	19.80㎡ (6.0py)
EPDW-065	91mx15A	3,445Wh	21.45㎡ (6.5py)

※ 제품규격(길이), 소비전력 및 난방면적은 주문제작 가능

차폐형 전열온수관 시공 단면도

차폐형 전열온수관 주요 시공 부자재

와이어메쉬
단열재
점검구 박스

차폐형 전열온수관 브로슈어
차폐형 전열온수관 시방서
차폐형 전열온수관

전기난방제품 중 전자파에 가장 안전한 제품으로 밀폐형 전열온수관이 갖는 모든 장점을 그대로 가져오고 전자파까지 완벽 차단한 전기바닥난방제품.

바닥난방 가열수단인 보일러나 온수의 강제순환을 위한 순환 모터 없이 밀폐된 X-L 내전열선의 발열로
특수 열매체와 팽창압력을 이용하여 난방효율을 증가시키는 첨단전기바닥난방제품입니다.
