FLAT WIRE
PVC Insulation Flat Wire 耐熱性と絶縁性に優れたPVCを圧出方法で絶縁して厚さが最小化されたFlat Wireで低価格である。
| 導体 | Cu, C1100R(0.2*10) |
| 絶縁 | PVC, osa-928 |
| 厚さ | 1.5 ±0.05 |
| 幅 | 11.35 ±0.05 |
| 許容電流 | 15[A] |

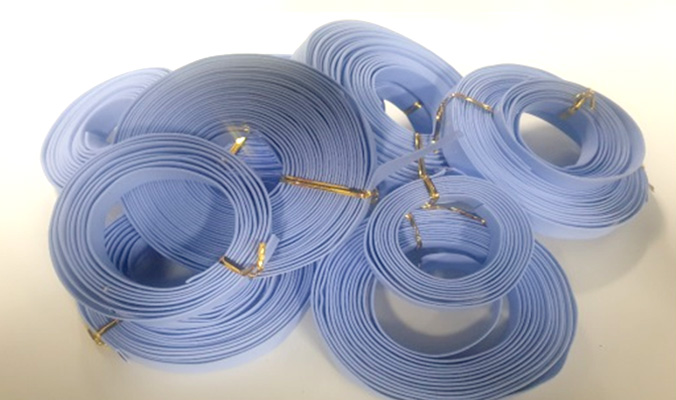

Silicon Insulation Flat Wire 耐熱性と絶縁性に優れたシリコンを圧出方法で絶縁して厚さが最小化されたFlat Wireで、屈曲性に優れている。
| 導体 | Cu, C1100R(0.2*10) |
| 絶縁 | Silicon, HR-1706 |
| 厚さ | 1.4 ±0.05 |
| 幅 | 11.35 ±0.05 |
| 許容電流 | 15[A] |
Teflon Insulation Flat Wire 耐熱性と絶縁性に優れたテフロンを圧出方法で絶縁して厚さが最小化されたFlat Wireで、厚さが最小化されている。
| 導体 | Cu, C1100R(0.2*10) |
| 絶縁 | Teflon, DS618B |
| 厚さ | 1.2 ±0.02 |
| 幅 | 10.62 ±0.02 |
| 許容電流 | 15[A] |
FLAT CABLE
3 Core Flat Cable テフロン絶縁電線をPETで二重絶縁してアース機能が含まれ、厚さが最小化されたFlat Cable
| 1次絶縁 | Teflon(DS618B) |
| 2次絶縁 | PET(125/75) |
| 導体間隔 | 8mm |
| 厚さ | 1.75 ±0.05 |
| 幅 | 70 ±2 |
Shield Flat Wire(Film) PETフィルム電線を伝導性フィルムで包んでPETで二重絶縁してアースと遮蔽機能を持ったFlat Cableで、厚さが最小化されている。
| 1次絶縁 | PET(125/75) Shield : EMI sield tape |
| 2次絶縁 | PET(125/75) |
| 導体間隔 | 8mm |
| 厚さ | 1.0 ±0.05 |
| 幅 | 70 ±2 |
Shield Flat Wire テフロン絶縁電線を伝導性フィルムで包んでPETで二重絶縁してアースと遮蔽機能を持ったFlat Cableで、絶縁性に優れている。
| 次絶縁 | Teflon(DS618B) Shield : EMI sield tape |
| 2次絶縁 | PET(125/75) |
| 導体間隔 | 8mm |
| 厚さ | 1.75 ±0.05 |
| 幅 | 70 ±2 |
